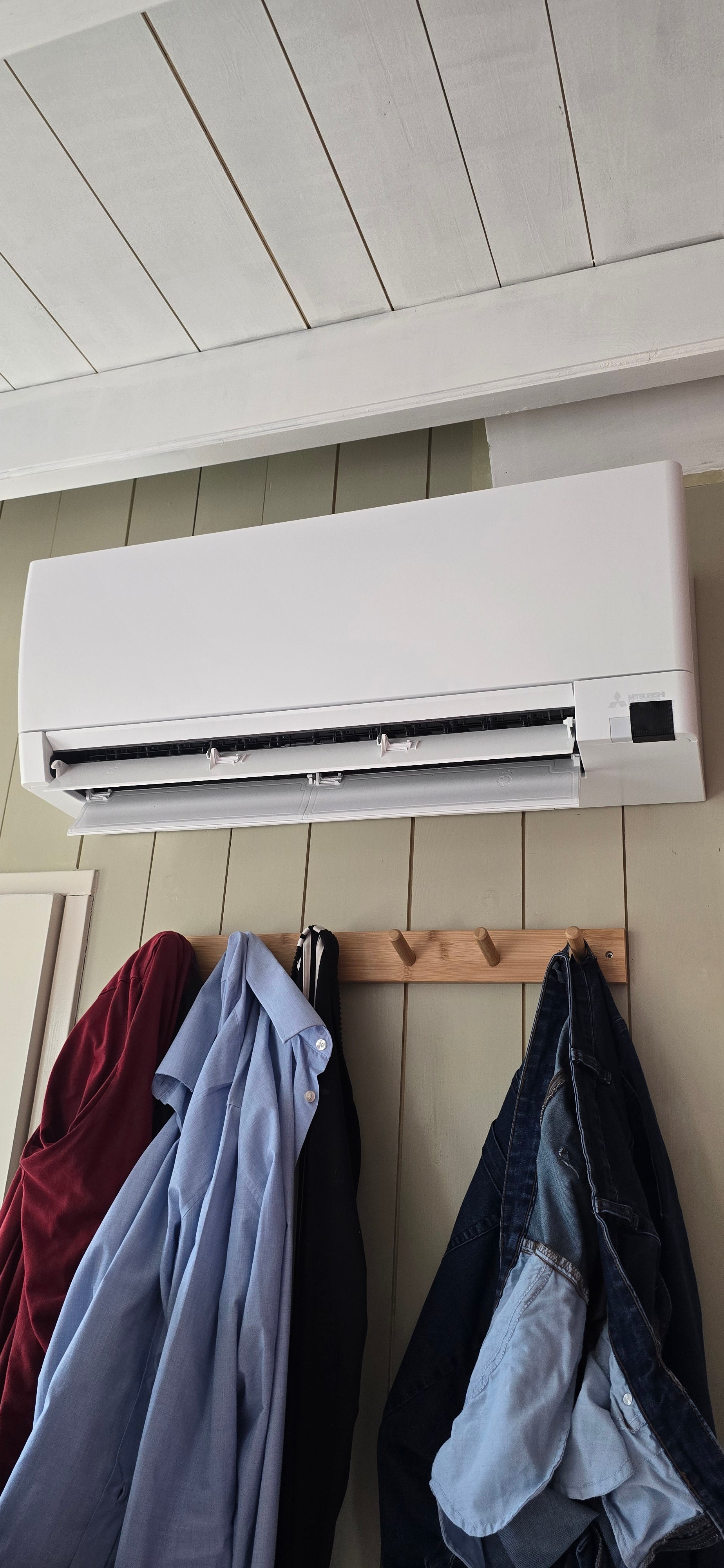

Bij onderhoud, reiniging of service aan het binnendeel van de Mitsubishi Electric AY-serie is het noodzakelijk om de behuizing correct te demonteren. In dit stappenplan doorlopen we de volledige demontage van de kappen, zodat je veilig en efficiënt toegang krijgt tot de interne componenten zoals het filter, de warmtewisselaar en de ventilatormotor.
⚠️ Let op: Schakel het apparaat altijd volledig uit en ontkoppel de voeding voordat je begint met demontage.
Benodigdheden
Zorg dat je de volgende gereedschappen bij de hand hebt:
- Kruiskopschroevendraaier (PH2)
- Platte schroevendraaier (voor clipverbindingen)
- ESD-veilige handschoenen (aanbevolen)
- Zaklamp of werklamp
Stap 1 – Voorbereiding en veiligheid
Zet het apparaat uit via de afstandsbediening en schakel daarna de groep uit in de meterkast. Controleer met een spanningstester of er geen spanning meer op het apparaat staat. Wacht minimaal 3 minuten na het uitschakelen voordat je begint.
Stap 2 – Frontpaneel openen
Grijp het frontpaneel aan de onderzijde vast en trek het voorzichtig naar je toe. Het paneel is bevestigd met scharnieren aan de bovenzijde en klapt omhoog. Zorg dat je het paneel volledig openklapt totdat het op zijn steunpositie rust.
Stap 3 – Luchtfilters verwijderen
Schuif de luchtfilters naar beneden uit hun geleiders en verwijder ze. Dit geeft je beter zicht op de bevestigingspunten van de voorste kap.
Stap 4 – Voorste kaplinks losmaken
De voorste linker kap is bevestigd met een schroef Verwijder eerst deze schroef bovenin
[FOTO: locatie van schroeven en clips op de voorste kap – onderhoud AY-serie]
Stap 5 – Voorste kap rechts verwijderen
De rechter voorkap zit ook vast met 3 schroeven (2 boven in de kap en 1 voor het plaatje achter de elektra) maak deze 3 los
Stap 6 – module los halen
haal de wifi module los, uit het vak boven in trek de kabel voorzichtig uit de houdertjes, laat de module dan los hangen.
Stap 7 – verwijder de onder schroeven:
op de frontkap onder zitten de 2 schroeven onder de witte nokjes, duw de nokjes omhoog en haal beide schroeven los
Stap 8 – verwijder de uitblaas lamellen
verwijder de uitblaas lamellen door de middelste kunststoffen schuifjes voorzichtig omhoog te wippen met een platte schroevendraaier, als ze uit de houders zijn kun je de schuifjes door naar links te trekken ze uit hun positie halen, als deze los zijn trek dan de lamel voorzichtig naar je toe en verwijder ze links en rechts van de motor TIP: begin eerst met de bovenste lamel daarna de onderste
Stap 9- verwijder de hoofd kap:
Nu de volgende kappen zijn verwijderd:
- Frontkap met scharnierpunten
- linker zij kap
- rechter zij kap
- en de lamellen
kun je de hoofd kap verwijderen. duw deze vanaf de onderkant voorzichtig omhoog (net als motor kap open doen) en kijk boven in als hij los komt uit zijn houders. zodra hij los is trek je de kap van het binnen gedeelte af
Stap 10- verwijder het beschermrooster:
als laatste is het beschermrooster voor de luchtuitlaat aan de beurt.
deze is bevestigd zowel links als rechts met houdertjes waar de aluminium vorm inzit
begin rechts door ze uit de houder te trekken en daarna links vervolgens duw je hem aan de onderkant iets omhoog zodat hij beneden los is,
haal hem naar je toe en trek hem naar beneden uit de bovenste houders.
let goed op dat het rooster los is uit alle houders voordat je begint te trekken, dit materiaal is zeer buigzaam en dan weer lastig om in vorm te krijgen!
Montage in omgekeerde volgorde
Monteer de kappen weer in omgekeerde volgorde. Zorg dat alle clips hoorbaar vastklikken en alle schroeven stevig zijn aangedraaid. Sluit de connectoren opnieuw aan voordat je de kap plaatst. Controleer na montage of het frontpaneel goed sluit en het apparaat normaal opstart.
tip: leg bij de eerste keren de kappen op volgorde en plaats de schroeven bij de juiste kap,
dit maakt het monteren een stuk simpeler. de schroeven zijn allemaal hetzelfde, dus dat kan niet fout gaan.
Conclusie
Met dit stappenplan kun je de kappen van de Mitsubishi Electric AY-serie binnendeel veilig en correct demonteren. Een zorgvuldige demontage voorkomt beschadiging aan de behuizing en de interne componenten, en zorgt voor een efficiënte service-uitvoering.
